高可靠51.2V 100Ah家庭储能系统并离网光储供电设计

在分布式光伏与家庭能源独立化趋势加速演进的当下，欧洲、北美及澳洲等海外市场的户用光储系统正从单一的“夜间应急备用电源”向“高频家庭能源调度与微网资产”转型。在低压户用储能系统架构中，16串（16S）磷酸铁锂体系因其标称电压契合主流低压逆变器工作区间、能量密度适中且兼顾安装便利性，成为了全球光储系统集成商与品牌商的核心方案。

然而，对于面向海外终端出货的硬件研发团队与系统集成商而言，在实际部署和并离网切换过程中常面临诸多系统级挑战。例如，当市电突发中断时，逆变器切至离网（EPS）模式瞬间承受的大电流脉冲容易引发电池端电压剧烈跌落；又如，在多机并联扩容时，由于线阻差异和动态响应不一致产生的内部环流会导致系统效率折损。

为了彻底化解家庭光储系统在“毫秒级并离网动态响应、多机并联无环流控制、长效循环寿命及系统级安全防护”方面的工程难题，深入剖析并优化 51.2V 100Ah家庭储能系统 的软硬件架构设计，已成为提升海外户用储能产品竞争力的关键所在。

本文将从 16S 拓扑的电化学匹配、逆变器通信协议兼容、多机并联拓扑扩展、系统级热失控阻断设计等维度，为 B2B 工业与储能集成商提供一份深度工程设计参考。

一、 16S 磷酸铁锂拓扑与低压逆变器匹配工程

在低压户用储能系统设计中，选择 15S（标称 48V）还是 16S（标称 51.2V）架构，直接决定了直流侧的能量传输效率与逆变器的转换表现。

1.1 直流电压平台与大功率输出优化

磷酸铁锂单体电芯的中段放电平台约为 3.2V。

• 15S 架构：标称电压为 48.0V，当电池放电至末端时，电压会迅速下滑至 42.0V 甚至更低。这迫使混合光伏逆变器在低电量或高负载状态下必须大幅拉高直流输入电流，从而加剧了逆变器直流侧 MOS 管与线束的发热损耗；



• 16S 架构：标称电压提升至 51.2V，其正常工作电压区间稳定在 44.8V 至 57.6V 之间。



当系统输出 5kW 功率时，51.2V 架构的直流侧工作电流较 48V 系统显著降低。电流的减小不仅直接减弱了电池内部连接件与端子的焦耳热效应，还提升了系统整体的直流-交流转换效率。

在实际项目落地中，针对不同家庭的日用电量与负载功率需求，集成商通常会在不同容量梯度的模块之间进行科学组合与配置：

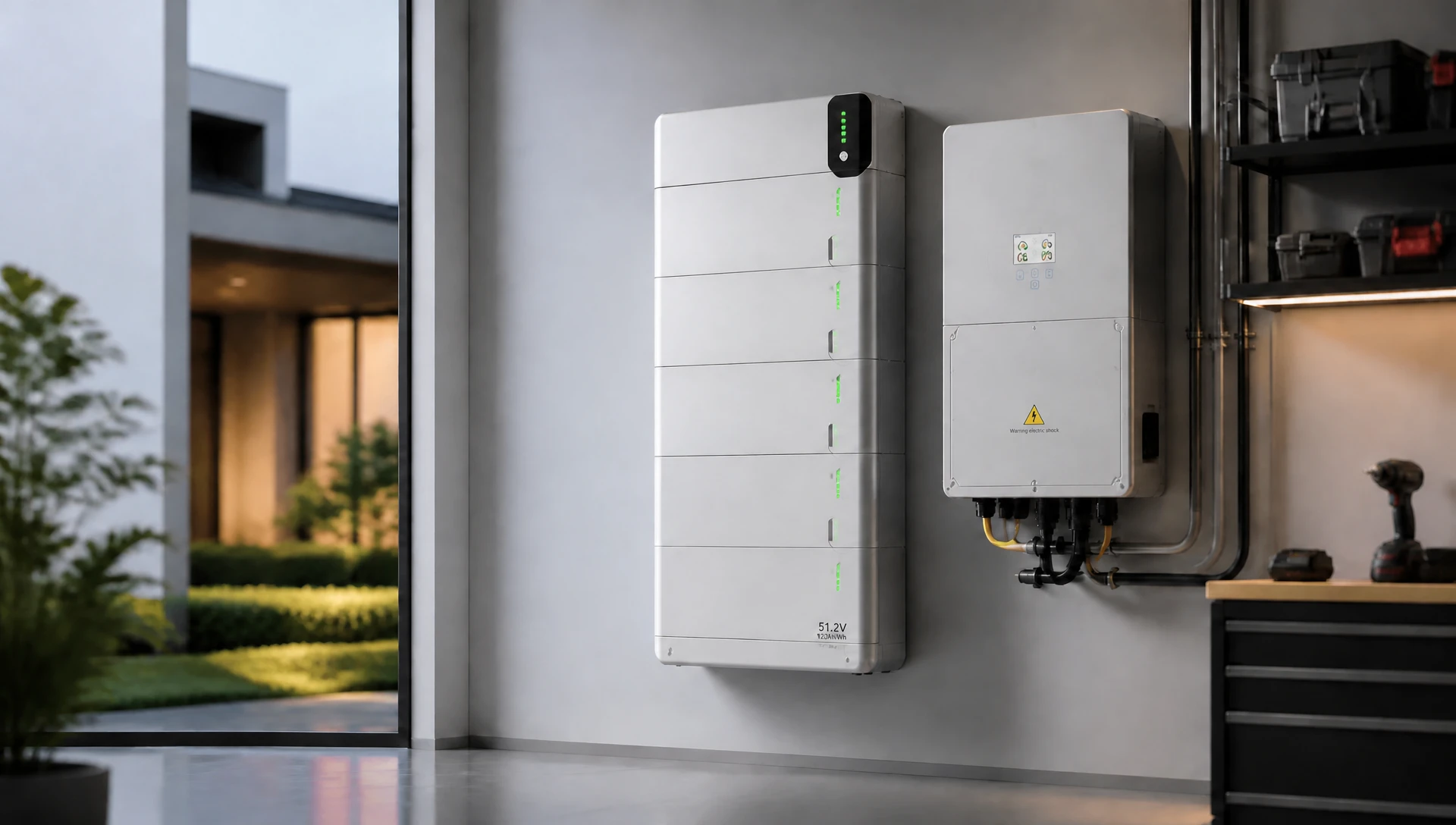

• 标准户用基础单元：采用标准化的100Ah家庭储能系统（5.12kWh），由于其体积小、重量适中，非常适合壁挂式安装或紧凑型机柜部署；

• 中大型户用扩容方案：对于配置有家用电动汽车充电桩或地源热泵的高能耗住宅，可通过并联扩展升级至200Ah家庭储能系统；

• 大功率全屋备用系统：在多相电或大别墅场景中，系统往往采用280Ah家庭储能系统或高容量的300Ah家庭储能系统，以满足长时间离网独立供电的能量储备要求。



二、 并离网无缝切换与大电流脉冲响应机制

海外电网受暴风雨或老旧基础设施影响，突发断电时有发生。家庭储能系统必须具备出色的并离网无缝切换与瞬时过载承受能力。

2.1 瞬态大电流冲击下的电压硬度

当电网断开瞬间，储能逆变器切换至离网模式。如果家庭内部恰好开启了空调压缩机、水泵等感性负载，启动瞬间会产生高达额定电流 2 到 3 倍的冲击电流。

优秀的储能电池模组在电化学与结构设计上采取了多项优化措施：

1. 低交流内阻（Low-ACIR）设计：通过优化极片压实密度与导电网络，将 100Ah 电芯的内阻控制在极低水平，确保在突发 1C-1.5C 大电流脉冲放电时，端电压压降被严格限制在安全范围内；

2. 智能功率动态管理：BMS 实时监测瞬时电流变化，防止因微秒级过流误保护导致逆变器交直流端掉电。



为了加速项目落地，厂商通常会提供全方位的定制化储能解决方案，确保电池管理系统（BMS）能够深度适配 Deye、Growatt、Victron、GoodWe 及 SMA 等主流海外逆变器的控制逻辑。

三、 多机并联扩展与系统级热失控防护架构

随着家庭用电需求的增长，用户往往需要在后期追加储能容量。如何实现多台电池模块的安全并联与环流抑制，是考验系统集成商技术底蕴的核心。

3.1 主从协同与无环流并联控制

当多台 5.12kWh 储能单元通过母排并联时，各模块之间的荷电状态（SOC）或内阻微小差异可能会引发内部自充电环流。

山木新能源在系统研发中构建了完善的分布式通信与协同控制架构：

• 智能软启动预充电路：模组并联接入母线瞬间，系统通过内置预充电阻与 MOS 软启动机制消除电位差带来的电火花与浪涌冲击；

• 双通道 CAN/RS485 级联通信：主从 BMS 实时共享电压、温度及健康状态数据，动态平衡各模组的输出功率，支持多达数台模块的安全并联，彻底杜绝环流发热。



3.2 模块化安全防护体系

在户用储能系统深入室内（如车库、地下室或壁挂储藏间）的背景下，系统级安规防护至关重要。无论是独立运行的储能系统还是集成式的高压一体化储能系统，均需要从结构上实现多级热失控阻断：

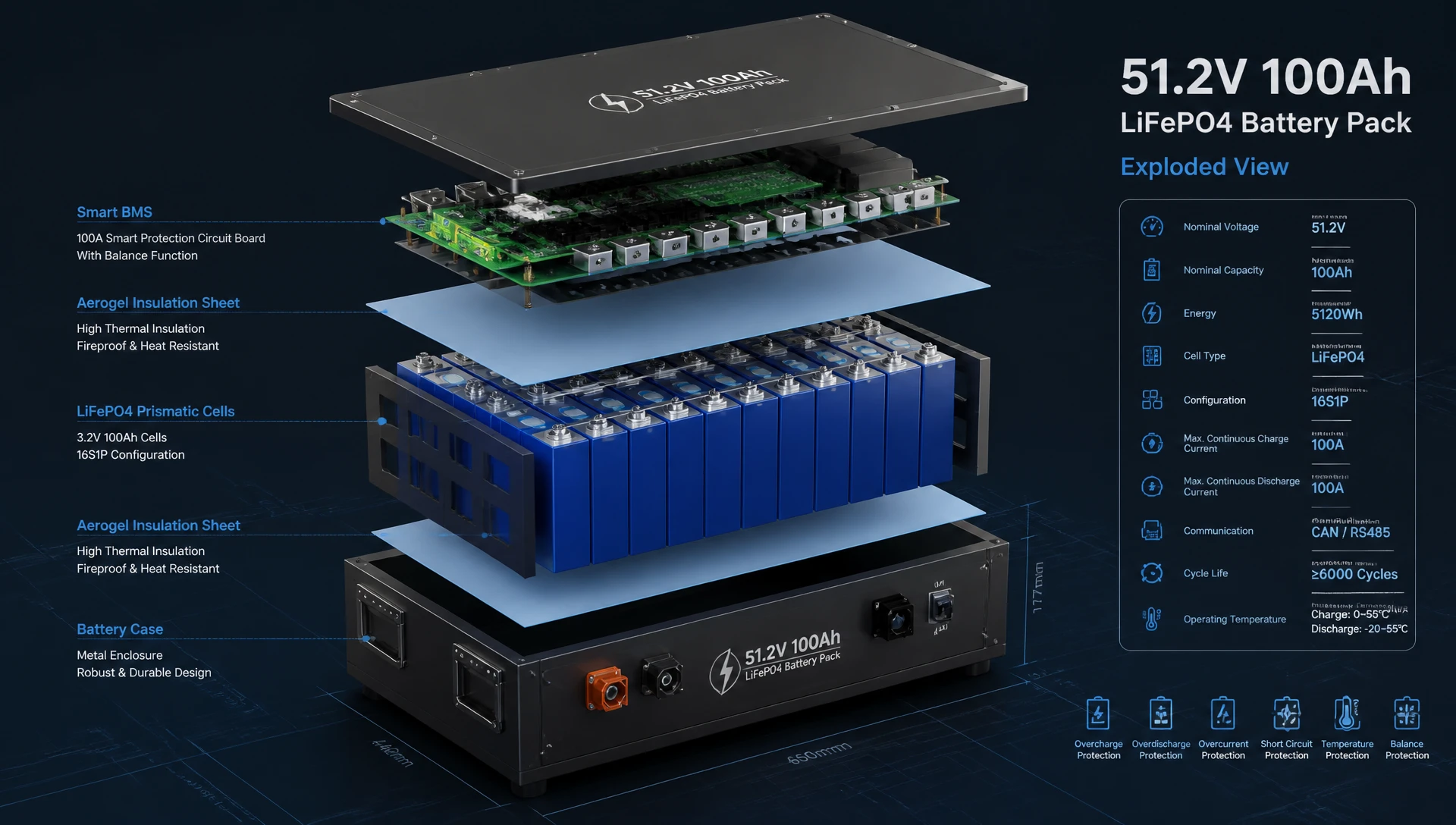

• 电芯间纳米气凝胶隔热：在每颗方形铝壳电芯之间配置高性能气凝胶隔热垫，确保单体电芯极端热失控时不向邻近电芯蔓延；



• IP65/IP67 防护与泄压机制：外壳设计有双向透气阀，防止内部结露与气压异常积聚，同时阻断外部粉尘与湿气侵入。



四、 常见问题解答（FAQ）

Q1：51.2V 100Ah家庭储能系统 如何与海外主流逆变器实现通信对接？

答：山木新能源的智能 BMS 内置了全球主流逆变器品牌通信协议库。用户可通过拨码开关或上位机软件一键选择匹配的逆变器品牌（如 Deye、Growatt、GoodWe 等），实现即插即用的无缝数据交互。

Q2：多台储能模块并联扩容时，是否需要配置外部的集中控制箱？

答：在常规扩容数量范围内（如 16 台以内），无需配置外置集中控制箱。每个 51.2V 100Ah 模组均内置具备主从自动寻址功能的智能 BMS，只需通过标配的通信线级联即可自动完成系统组网。

Q3：海外客户订购家庭储能系统，常规的打样与大货交付周期是多久？

答：山木新能源提供全栈 ODM/OEM 定制服务。技术团队可在 24 至 48 小时内完成电气与结构方案确认，标准样品打样周期为 7 - 10 个工作日，大货批量交付周期一般控制在 20 - 25 个工作日内，并随货附带完整的国际运输与安规检测报告。

五、 总结与询盘引导

在海外户用光储市场向高安全性、长寿命和智能化演进的浪潮中，选择性能稳定、兼容性强的电源架构是赢得终端客户信赖的基石。51.2V 100Ah家庭储能系统 凭借其科学的 16S 电压平台、卓越的瞬态大电流响应能力、完善的多机并联无环流控制以及长达数千次的循环寿命，已被市场广泛验证为现代家庭光伏与备用供电的理想选择。
