深度解析16S拓扑：51.2V家庭储能系统电化学与微网工程

在当前全球分布式光储一体化（BIPV与住宅微网）高速扩张的背景下，户用储能系统正经历由“传统应急后备电源”向“全屋长时自主微网能量中心”的结构性跃迁。在这一演进过程中，系统架构的电压平台直接决定了整机转换效率（RTE）、逆变器母线利用率及大功率放电的热力学表现。

在低压直流储能技术路线中，标准的 16 串（16S）磷酸铁锂（LiFePO4）架构正全面取代早期的 15 串（48V 标称）系统。对于海外品牌商、系统集成商与 B2B 采购团队而言，深入理解 51.2V 家庭储能系统 在电化学极化、高倍率热阻抗控制、主回路软启动防浪涌及多机并联环流抑制等维度的底层工程逻辑，是甄选优质供应链的核心能力。

作为专业的 51.2V 100Ah家庭储能系统制造商 与 51.2V 100Ah家庭储能系统供应商，山木新能源通过严苛的电化学仿真设计、工业级主动平衡 BMS 架构与全流程 MES 智造追溯，为全球客户提供高性能的低压大容量储能解决方案。本文将从系统级电化学拓扑、热力学有限元仿真、微网并联稳定性及全生命周期经济模型等深度技术维度，展开系统级工程解析。

1. 16S（51.2V）拓扑与荷电状态（SOC）估算算法的深度演进

在低压光储系统中，磷酸铁锂电化学体系的放电曲线具有极其平坦的电压平台（集中在 3.2V 至 3.35V 之间）。这种化学特性使得传统的开路电压法（OCV）在单体电压估算中极易产生较大的动态误差。

1.1 15S 与 16S 平台的电化学与效率对比

标准的 16 串 51.2V 家庭储能系统 标称工作电压为 51.2V（计算公式：16 x 3.2V），其工作电压区间维持在 44.0V 至 58.4V 之间，相比 15 串系统带来显著的电化学优势：

在具体产品线布局中，面向中大型住宅日常高负荷运行的客户，通常会评估选用成熟的51.2V 200Ah太阳能家庭储能系统；而对于注重多层空间壁挂或紧凑模块化部署的场景，则可灵活部署 51.2V 100Ah太阳能家庭储能系统。

1.2 扩展卡尔曼滤波（EKF）与安时积分法的融合

为了在 16S 拓扑下实现高精度的 SOC（荷电状态）动态管理，山木新能源自主研发的 BMS 采用了“安时积分法 + 扩展卡尔曼滤波（EKF）”的复合算法模型：

• 消除累积误差：通过实时追踪电化学极化内阻（Rp）与欧姆内阻（R0）的变化，自动修正传感器漂移带来的安时积分累积误差；

• 非线性动态校准：在 OCV 曲线极平坦区引入库仑效率修正因子，确保在全温度域（-20°C 至 +60°C）内 SOC 估算精度保持在 ±3% 以内。



2. 200A 持续放电热力学与紫铜复合激光焊接工程

在 51.2V 直流母线输出 10kW 级别的瞬态大功率时，回路工作电流长时间逼近或达到 200A。大电流在电芯极柱连接处与 BMS 采样回路中产生的热积聚，是诱发电池模组热失控的潜在风险点。

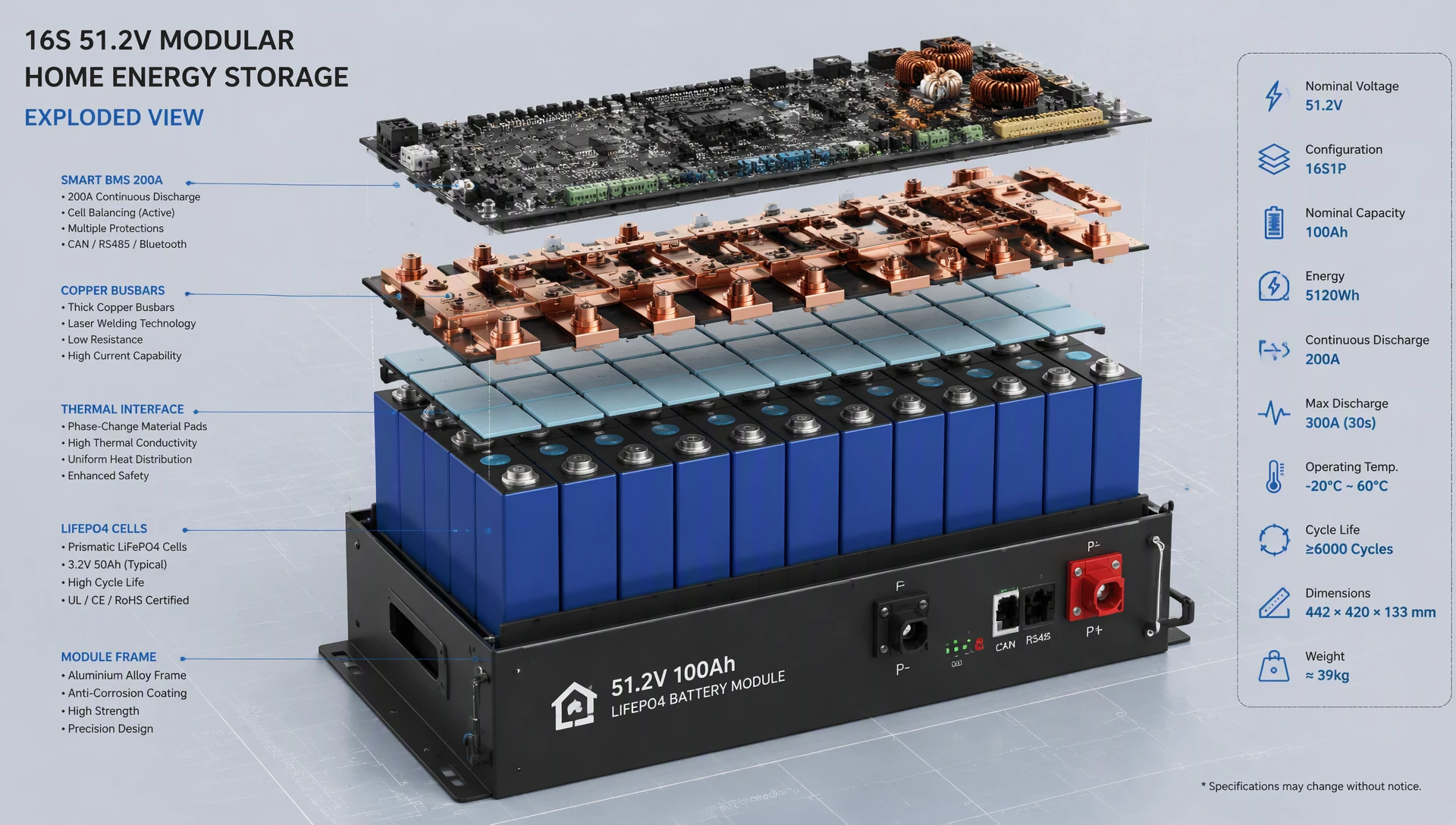

2.1 有限元热仿真（FEA）与零螺栓连接

作为资深的 51.2V 100Ah家庭储能系统制造商 与 51.2V 100Ah家庭储能系统供应商，山木新能源在 Pack 结构设计中全面摒弃了传统的螺栓物理压接方案：

1. 全自动激光连续熔焊：电芯极柱与汇流排之间采用高功率光纤激光器进行深度熔焊，将紫铜-铝复合汇流排与电芯极柱的接触电阻降至微欧级（< 12 μΩ），从物理源头上阻断了接触不良引发的焦耳热；

2. 多层风道与相变导热设计：通过有限元热力学仿真优化电芯间距与 EVP 阻燃泡棉厚度，配合加厚铝合金外壳及相变导热界面材料，确保系统在 200A 连续重载充放电时，核心电子元器件温升控制在 50°C 以下。



根据项目空间的具体环境，集成商可自由选择将储能单元与逆变器融为一体的一体化储能系统，或者独立模块化的储能系统。同时，山木新能源支持全方位的;定制化储能解决方案，满足全球客户对非标尺寸与特殊防护等级的工程需求。

3. 低温充电析锂抑制与智能脉冲自加热技术

在高纬度或冬季严寒地区（如北欧、东欧及北美高寒山区），磷酸铁锂电池在 0°C 以下环境直接进行大电流充电，极易导致负极石墨表面发生锂离子还原反应，析出金属锂枝晶。锂枝晶一旦刺穿隔膜，将直接引发内部微短路。

3.1 复合温域控制与自加热逻辑

• 多点 NTC 动态温控网络：在电池包内部均匀布置 6 至 8 个高精度 NTC 温度传感器，实时监控电芯表面的微小温差；

• 低温充电闭锁与脉冲加热：当检测到环境温度低于 0°C 时，BMS 自动切断常规充电回路，并启动柔性 PTC 加热膜或内部低频交流脉冲自加热算法；

• 温升唤醒与无缝切换：待电芯核心温度平稳回升至 +5°C 安全阈值以上时，BMS 自动解除闭锁并无缝切回大功率正常充电通道，确保全天候极寒工况下的绝对电化学安全。



4. 离网微网切换中的毫秒级防浪涌与多机并联环流抑制

在户用储能系统运行中，当电网突发断电、系统由并网无缝切换至独立离网（Island Mode）微网状态时，负载端会产生巨大的瞬态浪涌电流。

4.1 主回路主动预充与多机动态均流

1. 两级式软启动预充电路：BMS 主回路集成大功率高压陶瓷预充电阻与双 MOS 软启动控制逻辑，在直流母线合闸前预先对逆变器母线电容进行恒流充电，将合闸浪涌电流限制在 5A 以内，彻底保护直流断路器与主触点免受电弧烧蚀；

2. 多机并联环流动态平抑：当多台 51.2V 电池模组进行并联扩容（最大支持 16 台，总容量超 160kWh）时，系统通过 CAN 总线实时广播各模组的动态开路电压与内阻参数，由 Master 主控节点动态分配输出电流，将模组间的无功环流限制在安全阈值（< 1.5A）以内，避免单台模组因过载保护而导致整个微网系统崩溃。



5. 工厂级 SPC 质量控制与 MES 可追溯体系

对于海外一线品牌商和大型系统集成商而言，供应链的稳定性和批量产品的一致性是评估制造工厂的核心指标。

5.1 山木新能源（Mottcell）全流程制造风控

• 电芯微欧级 ACIR 与 OCV 静态筛选：采用全自动分容分档设备，在恒温 25°C 下对磷酸铁锂电芯进行 28 天静置 OCV 自放电测试及交流内阻（ACIR）三维筛选，配组容量公差严格控制在 ±0.3% 以内；

• 100% 动态老化与脉冲负载测试：所有下线整机均须在智能恒温老化房中经历 2 个完整的充放电循环，并在满载状态下进行瞬态脉冲测试，自动剔除微瑕疵品；

• MES 系统一机一码全生命周期溯源：每台产品外壳激光雕刻不可磨灭的唯一二维码，扫码即可调取该模组所有电芯的原材料批次、激光焊接能量曲线、BMS 固件版本及出厂全检报告；

• 完备的国际安规合规认证：产品全面通过 UN38.3（危险品航空/海运安全认证）、CE、IEC 62619、RoHS 及 MSDS 标准，保障全球跨国海运通关与属地安装无缝合规。



6. 10.24kWh 系统 10 年全生命周期收益与 ROI 算术推导

为了助力 B2B 客户向终端业主直观展示安装 51.2V 家庭储能系统 的长期经济回报，以下提供一套基于欧洲高电价地区的实测数据纯文本算术推导模型。

6.1 每天“一充一放”峰谷套利算术计算

设某家庭部署一套 10.24kWh（51.2V 200Ah）的储能系统，配合 8kW 屋顶光伏：

• 有效可用电量：充放电深度（DOD）设定为 90%，有效可用电量 = 10.24 kWh * 0.90 = 9.216 kWh；

• 系统综合往返效率（RTE）：包含逆变器与电池端损耗，整体效率按 92% 计算；

• 峰谷电价差：谷电/光伏自用成本按 0.10 欧元/kWh，峰电网电价按 0.40 欧元/kWh，差价达到 0.30 欧元/kWh。

每日净收益算术推导过程： 每日放电收益 = 9.216 kWh * 0.40 欧元/kWh = 3.6864 欧元

每日充电成本 = (9.216 kWh / 0.92) * 0.10 欧元/kWh = 1.0017 欧元

每日净收益 = 3.6864 - 1.0017 = 2.6847 欧元/天

10 年累计收益算术推导： 按照每年稳定运行 350 天算术计算：

年度净收益 = 2.6847 欧元/天 * 350 天 = 939.645 欧元/年

在 6000 次超长循环寿命保证下（稳定运行 10 年以上，容量保持率 >= 80%）：

10 年累计峰谷套利总收益 = 939.645 欧元/年 * 10 年 = 9,396.45 欧元

出色的硬件初始采购成本与超过 9300 欧元的 10 年峰谷套利空间，使得终端业主通常在 2 到 3 年内即可完全收回投资，为集成商赢得了极高的终端市场竞标优势。

7. 常见问题解答（FAQ）

Q1：51.2V 家庭储能系统在并联扩容时，是否需要配置外置的集中控制箱（Hub Box）？

答：完全不需要。山木新能源的智能 BMS 内部集成具备主从自动寻址（Master-Slave Auto-Addressing）功能的分布式控制架构。多台 51.2V 模组通过随货附带的 CAN 通信线首尾级联后，系统会自动指定主控节点并动态分配母线电流，支持最多 16 台模组直接并联无缝扩容。

Q2：该系统如何与海外不同品牌的混合逆变器（如 Deye、Victron、Growatt 等）实现无缝通信？

答：BMS 软件底层深度嵌入了全球主流逆变器厂商的通信协议库。安装人员只需通过面板上的硬件拨码开关或上位机软件选择对应的逆变器品牌，系统即可自动匹配波特率与寄存器地址，实现即插即用的 CAN/RS485 数据交互。

Q3：工厂型客户采购 51.2V 家庭储能系统支持哪些深度的 OEM/ODM 定制服务？

答：山木新能源提供全栈式定制支持，涵盖外观钣金结构、面板配色、企业专属 LOGO 丝印、BMS 充放电保护参数调优、特殊逆变器通信协议二次开发，以及针对特定环境 IP 防护等级升级。标准样品打样周期为 7-10 个工作日。

8. 总结与询盘引导

在分布式光储迈向高效率、高集成度和长寿命演进的产业深水区，51.2V 家庭储能系统 凭借其出色的电化学平台稳定性、工业级热阻抗有限元设计以及强大的逆变器兼容性，已被全球市场验证为现代化住宅微网的最优解法。

山木新能源（Mottcell）作为深耕锂电池研发制造多年的源头 51.2V 100Ah家庭储能系统制造商 与 51.2V 100Ah家庭储能系统供应商，始终致力于以扎实的工程品质与灵活的定制能力服务全球 B2B 合作伙伴。无论您需要获取详细的技术规格书、申请测试样机，还是探讨深度定制开发：
