防爆微型终端用10440充电电池高脉冲放电与本安电源方案

在工业防爆检测、便携式气体浓度采样、医疗无菌探头、高精度工业手写笔（Stylus）以及户外微型定位信标等设备的硬件开发中，“极致的体积限制”与“严苛的安全防爆门槛”往往是研发团队面临的最大工程瓶颈。此类设备受限于管道口径、手持握感或无菌仓体尺寸，电源仓的内部净空直径通常被锁定在 10.5mm 以内，无法容纳常见的大尺寸圆柱电池或软包电芯。

然而，微型设备并不意味着对电源性能的妥协。反之，无线数据传输（如蓝牙 BLE、LoRa 或 Cat-M）的瞬态高脉冲电流、石油化工等易燃易爆环境对表面温升的限制（T4/T6 本安防爆要求），以及工业现场对电池防震与防腐蚀的要求，都对内置电源提出了极高的技术门槛。若选用普通消费级电芯，极易因高内阻导致放电瞬间电压剧烈下陷，引发主控 MCU 复位重启，甚至因内部过热触发安全事故。

针对微型工业终端的特殊工况，3.2V 磷酸铁锂体系的 10440充电电池 凭借本征安全的电化学结构、超低动态内阻与稳定的电压平台，正在成为破局微型硬件电源设计瓶颈的关键方案。

本文将从微型终端防爆安全设计、极片动态内阻控制、激光封口与本安 BMS 集成、工业全检质检流程以及微型检测仪工作时长推导等全新视角，为工厂型客户提供一套严谨的 10440充电电池 技术选型与生产定制指南。

一、 微型工业仪器与防爆终端的电源设计痛点

便携式工业检测仪器与穿戴式传感设备向微型化演进的过程中，供电系统的选择直接决定了硬件架构的稳定性与安全合规性。

1.1 极细管状仓体与外形尺寸拟合

“10440”规格在国际电工委员会（IEC）标准中指定了直径 10.0mm、高度 44.0mm 的圆柱形几何封装。其外观尺寸与标准 7 号（AAA）干电池保持一致，极其适合内置于笔形、管状或狭长型壳体中。

在 B2B 工业硬件的选型矩阵中，工程团队通常根据设备的管径限制与电量预算进行对比：

• 管径严格受限（≤ 11mm）：如便携式气体检测笔、医疗内窥探头及高精度触控笔，必须采用直径 10.0mm 的 10440充电电池 作为核心电源；

• 仓体容积适中（15mm 级）：对于仓体空间稍宽裕的手持仪或智能水表，工程团队会评估容量更大的AA充电电池或直接采购标准 14500充电电池模组；

• 高安全长寿命需求：无论采用何种尺寸，对于需要长年免维护且拒绝热失控风险的设备，采用具备 2000 次以上循环寿命的3.2V充电电池磷酸铁锂体系，均为电化学底层的优选架构。



1.2 本质安全（Intrinsic Safety）与热失控门槛

在存在可燃气体或粉尘的工业场所（如采油平台、炼化厂区、地下管网），电子设备必须通过 IECEx 或 GB3836 本质安全认证。本安认证对电池单元提出了两大硬性指标：

1. 最高表面温升限制：在设备发生内部短路或零部件故障时，电池外壳最高温度不得超过规定的防爆组别门槛（如 T4 组别要求的 135℃）；

2. 零游离氧释放：电池内部材料在发生物理穿刺或高压过充时，不得产生剧烈燃烧或热失控爆炸。

三元锂（NCM）电芯因热分解温度低（约 210℃）且分解时释放活性氧，难以单独满足高级别本安防爆要求；而 3.2V 磷酸铁锂体系的 10440充电电池 其正极 P-O 键极其牢固，热分解温度超过 500℃，从电化学根源上保障了防爆终端的物理安全。

二、 10440充电电池 的动态内阻控制与高脉冲放电响应

微型无线终端在进行数据采集与发射时，电流表现出极强的“阶跃性”——从微安级（μA）的静态休眠电流瞬间飙升至数百毫安（mA）的无线发射脉冲电流。这对电芯的动态内阻（DCIR）提出了巨大挑战。

2.1 极片动态极化与压降下陷分析

电芯在承受脉冲电流冲击时，端电压的跌落主要由两部分组成：欧姆内阻引起的瞬间压降，以及电化学极化与浓度极化引起的后续电压下陷。

如果电芯内阻过高，在脉冲放电瞬间产生较大的压降（ΔV），使端电压跌破主控 MCU 的低电压复位门槛（如 2.7V），即便电池内部仍剩余 80% 的电量，系统也会被强制复位关机，造成“假死”现象。

2.2 纳米级石墨烯导电网络与薄极片涂布工艺

为了克服小容积电芯内阻大、极化快的先天弱点，专业的 10440充电电池制造商 与 3.2V 10440充电电池制造商 在电芯制造工艺上进行了深层次优化：

• 纳米网格导电剂配比：在磷酸铁锂正极材料中引入石墨烯与碳纳米管（CNT）复合导电浆料，在活性物质颗粒间建立高效的电子传输通道；

• 高集流体双面薄涂工艺：采用高纯度铝箔与铜箔集流体，增加极片涂布的有效面积并降低涂层厚度，将 1kHz 交流内阻（ACIR）严格压制在 60mΩ - 80mΩ 范围内；

• 脉冲响应表现：在 150mA 脉冲放电冲击下，电压跌落幅度控制在 0.08V 以内，确保无线通信模块在数据包发送期间稳压运行。

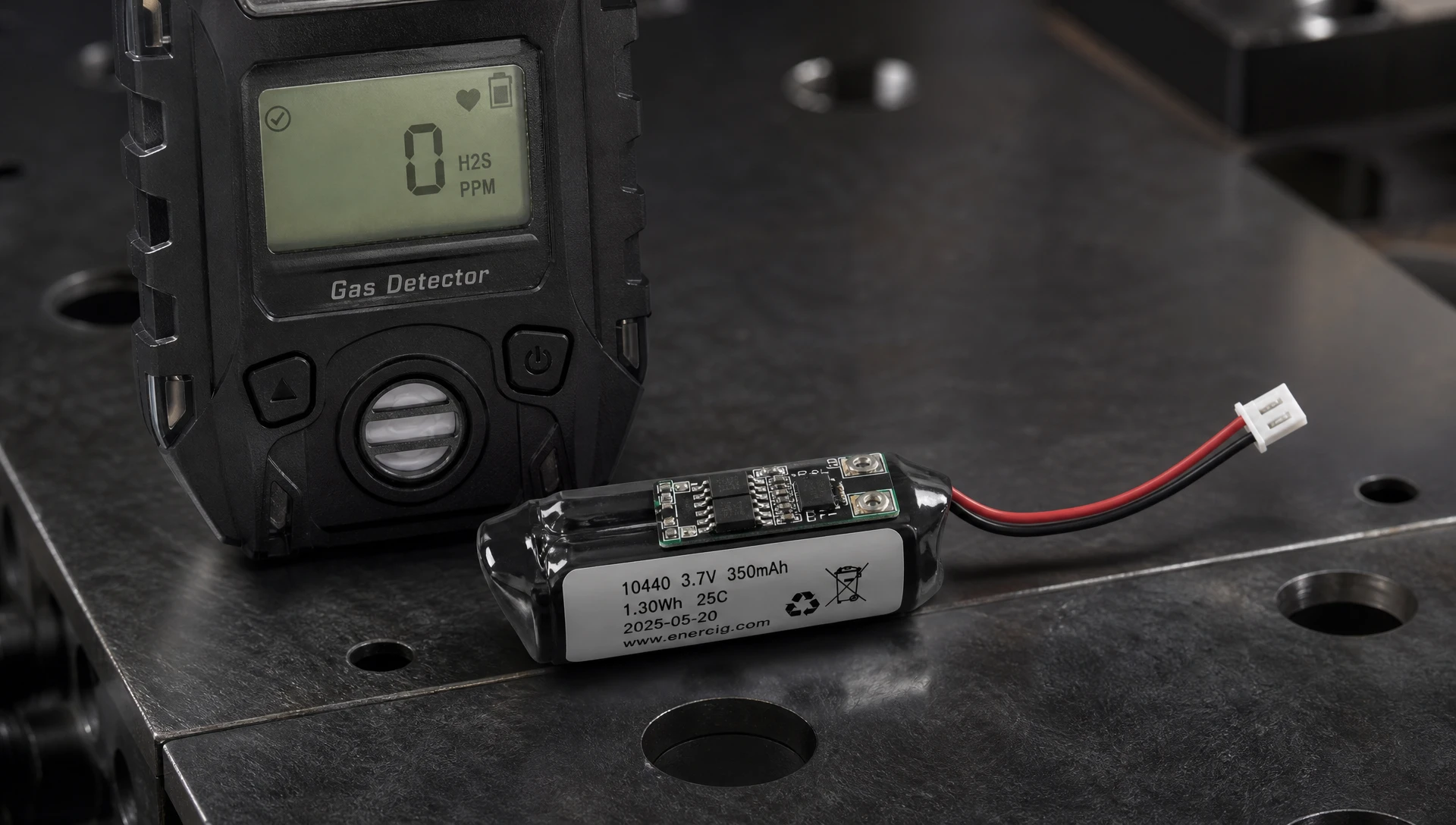

三、 本安防爆 Pack 模组工程：微型双重保护与激光无损封口

为了满足 B2B 工厂客户将裸电芯集成至终端成品的需要，必须针对 10mm 直径的狭小空间设计高度集成的微型保护板（BMS）与防护封装结构。

3.1 10mm 微型双重限流保护板（BMS）设计

防爆等级要求电源系统在单一故障（Single Fault）甚至双重故障状态下仍能保持安全。因此，专为防爆终端定制的微型 BMS 必须具备以下特征：

1. 硬件级双重 MOS 限流保护：采用双重独立控制 IC 与两组微型 MOSFET 串联架构，确保当任意一颗 MOS 管击穿短路时，备份保护电路仍能于 100μs 内快速切断异常电流；

2. 限流电阻与 PTC 联合限流：在保护板输出端串联微型高功率贴片限流电阻及自恢复 PTC，将最大短路电流强制限制在安全门槛（如 < 1.5A）以内，防止产生高能量电火花；

3. 超低静态电流消耗：微型 BMS 保护板在监控状态下的工作电流低至 0.4μA，防止设备长期关机存储时电池自放电挂死。




3.2 0.12mm 薄壳体激光缝焊与防水防腐封胶

10440 电芯外壳壁厚极薄，对封口焊接工艺的要求极其苛刻：

• 脉冲激光精密缝焊：采用高光束质量的连续脉冲激光焊接机对负极盖板进行圆周缝焊，熔深精确控制在 0.10mm - 0.12mm，既保证了 100% 的气密性，又不会损伤内部绝缘垫片；

• 耐腐蚀包覆与 IP68 封胶：模组外套采用耐化学腐蚀的氟塑料（PTFE）热缩套管，配合端头环氧树脂注塑密封，可抵抗酸碱气体侵蚀，达到 IP68 级别 的防尘防水能力。



四、 工厂 SQE 审厂：超小电芯全流程自动化质控与合规检测

在选择合作的 10440充电电池工厂 与 3.2V 10440充电电池工厂 时，工厂客户的 SQE（供应商质量工程师）团队需要对生产线的过程控制能力（SPC）与质量检验体系进行全方位审查。

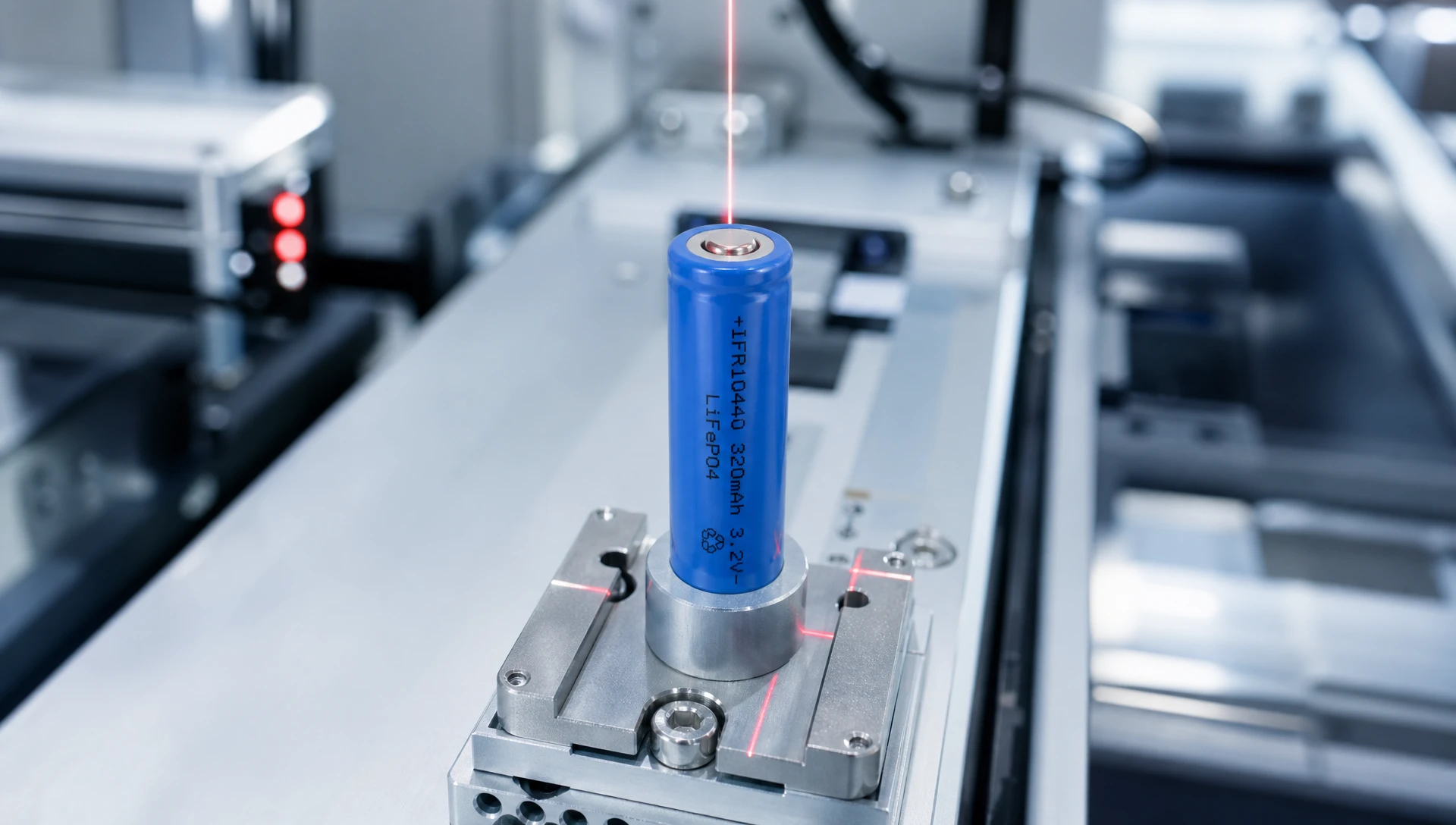

4.1 全自动极片 CCD 瑕疵检测与二次注液烘烤

由于 10440 电芯内部活性物质用量很少，极片的局部缺陷极易放大为大货的一致性偏差：

• CCD 视觉在线全检：在极片涂布与分切工序，配备高分辨率 CCD 视觉检测系统，对极片边缘毛刺、掉粉及划痕进行 100% 在线扫描，毛刺尺寸严格控制在 ≤ 12μm；

• 真空烘烤与微量二次注液：极卷在 110℃ 高真空烘烤箱中烘干 24 小时以彻底去除微量水分；采用高精度微量柱塞泵进行注液，注液量公差控制在 ±0.01g 以内；

• 45℃ 恒温老化压降筛选：化成后的电芯进入 45℃ 恒温烘房静置 14 天，通过高精度仪表对开路电压进行动态跟踪，筛选淘汰自放电异常电芯。



4.2 认证资质与大货交期保障

作为专业的 10440充电电池供应商 和 3.2V 10440充电电池供应商，山木新能源生产的每批次电芯均通过 UN38.3 运输安全认证、IEC 62133-2 国际安全认证以及 RoHS/REACH 环保指令要求。生产线具备全自动圆柱装配能力，标准打样周期 3 - 5 个工作日，批量大货交期控制在 15 - 20 个工作日 内，全力保障工厂客户的供应链连续性。

五、 便携式微型气体检测仪连续工作时间算术推导模型

为了协助工厂客户的硬件工程团队量化选用 10440充电电池 后的设备续航表现，以下提供一套基于便携式红外气体检测笔的算术推导模型。

5.1 微型检测仪工作功耗算术计算

假设某便携式工业气体检测笔，采用一节容量为 250mAh 的 3.2V 10440充电电池 供电，系统工作状态与耗电参数如下：

1. 主控 MCU 与红外传感器基础功耗：持续工作电流为 3.5 mA；

2. 微型 OLED 显示屏：持续工作电流为 2.0 mA；

3. 微型气泵周期性抽气采样：每隔 10 分钟启动气泵采样 10 秒（即每小时启动 6 次，每次 10 秒，累计每小时工作 60 秒），气泵工作电流为 45 mA；

4. 蓝牙无线数据上报：每分钟发送 1 次数据包（每次持续 0.1 秒），蓝牙发射电流为 18 mA。



每小时各模块算术消耗电量推导：

MCU 与传感器每小时耗电 = 3.5 mA * 1 h = 3.500 mAh

OLED 显示屏每小时耗电 = 2.0 mA * 1 h = 2.000 mAh

微型气泵每小时耗电 = 45 mA * (60s / 3600s) = 0.750 mAh

蓝牙发射每小时耗电 = 18 mA * (60次 * 0.1s / 3600s) = 0.030 mAh

每小时总消耗电量 = 3.500 + 2.000 + 0.750 + 0.030 = 6.280 mAh/h

连续工作时间算术计算：

若电芯放电深度（DOD）按 90% 考量，有效可用容量 = 250 mAh * 0.90 = 225 mAh。

设备理论连续工作时长 = 225 mAh / 6.280 mAh/h ≈ 35.83 小时

5.2 不同供电方案在连续工作与安全可靠性上的对比

下表对比了该便携式检测笔在采用不同电源方案时的综合性能表现：

通过以上推导与对比可见，采用 3.2V 磷酸铁锂 10440充电电池 可以在维持长续航的同时，显著提升微型设备的本征安全等级，并为终端用户节省大量的后期维护费用。

六、 常见问题解答（FAQ）

Q1：防爆设备中使用 10440充电电池，如何满足 Ex 本安级别的温升限制？

答：山木新能源生产的 3.2V 10440充电电池 采用磷酸铁锂电化学体系，本征热稳定性极高。同时，我们在微型 Pack 模组内部集成了双重硬件限流电路与可恢复 PTC 热敏电阻。当输出端发生外部短路时，保护板会在微秒级时间内切断回路，将故障状态下的表面最高温升严格控制在 120℃ 以内，完全符合工业 Ex ia/ib 本安防爆级别的温升管控要求。

Q2：山木新能源作为专业 3.2V 10440充电电池供应商，能否提供带导线与指定连接器的定制模组？

答：可以。山木新能源拥有完善的定制 Pack 加工产线，可根据工厂客户的结构图纸，提供带微型保护板（BMS）、耐高温特氟龙导线以及 Molex、JST、Hirose 等指定工业连接器的定制模组包。同时可根据仓体防水需求，提供 IP67/IP68 级别的高温注塑与环氧树脂封装服务。

Q3：工厂客户申请 10440充电电池 样品测试，流程和交期是怎样的？

答：工厂客户只需向山木新能源工程团队提交设备的作工参数（工作电压范围、持续与脉冲电流、工作温度及仓体尺寸）。我们的技术团队将在 24 小时内 提供匹配方案与电气图纸；工程样品打样周期通常为 3 - 5 个工作日，大货批量交付周期控制在 15 - 20 个工作日 内，并随货附带第三方检测全检报告。

七、 总结与采购对接

在工业微型终端与防爆仪器向高可靠性、长寿命及智能化迈进的今天，底层电源系统的选型直接关乎整个硬件产品的品质与市场声誉。3.2V 10440充电电池 凭其标准的 AAA 外形封装、平稳的放电平台、超低动态内阻以及极致的本征安全特性，已被广泛验证为微型工业设备与防爆终端的理想供电方案。

山木新能源（Mottcell）作为拥有多年研发沉淀的源头 3.2V 10440充电电池工厂 与 10440充电电池制造商，始终坚持以严苛的工业级 SPC 品控标准服务全球工厂型客户。无论您需要索取最新的电芯技术规格书、申请测试打样，还是需要工程团队协同攻克复杂的防爆与微型 BMS 集成难题：

👉 欢迎随时点击访问官方联系山木新能源获取选型方案与测试样品页面。我们的工程技术团队将在 24 小时内为您提供专业的技术解答与样品寄送支持！
